Περιγραφή

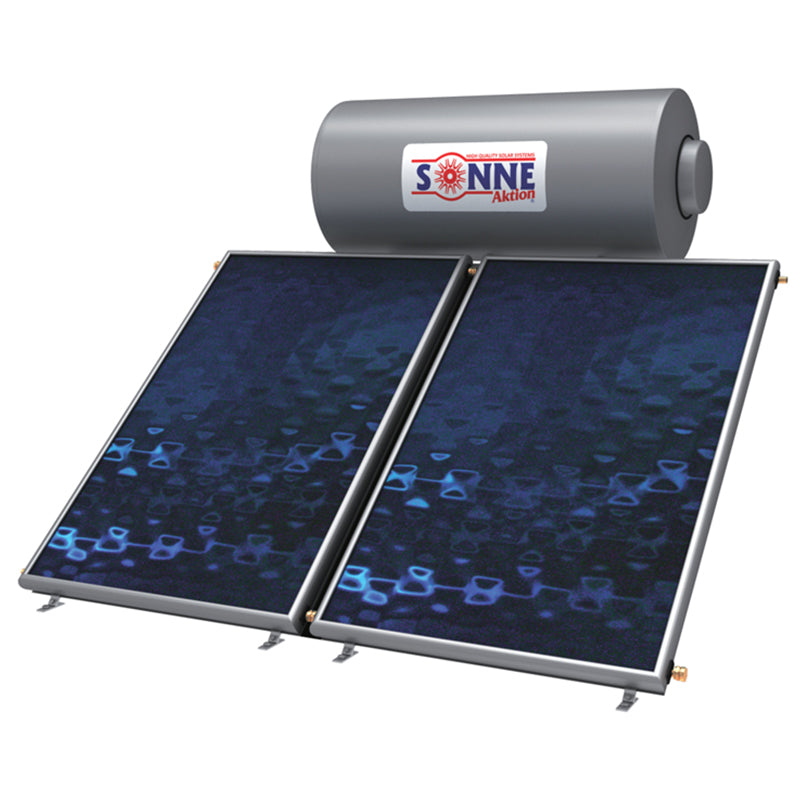

ΗΛΙΑΚΟΣ ΘΕΡΜΟΣΙΦΩΝΑΣ SONNE ATLAS 200 ΛΙΤΡΑ GLASS 3ΠΛΗΣ 2.3 τ.μ ECO
Κωδικός προϊόντος: 006-048-E
Ο ΗΛΙΑΚΟΣ ΘΕΡΜΟΣΙΦΩΝΑΣ SONNE ATLAS 200 ΛΙΤΡΑ GLASS 3ΠΛΗΣ ΕΝΕΡΓΕΙΑΣ ECO προσφέρει εξαιρετική ανθεκτικότητα χάρη στη διπλή επίστρωση υγρού σμάλτου και την υψηλής ποιότητας κατασκευή. Με επιφάνεια συλλέκτη 2.3 τ.μ. και συμβατότητα με ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ, εξασφαλίζει υψηλή απόδοση και οικονομική λειτουργία για ζεστό νερό καθ' όλη τη διάρκεια του έτους. Η σειρά ATLAS ECO από τη SONNE συνδυάζει καινοτόμα τεχνολογία και 5ετή εγγύηση για μακροχρόνια αξιοπιστία.
Βασικά Χαρακτηριστικά
Η κορυφαία GLASS επιλογή με θερμοδοχείο 200 Λίτρων (ATLAS ECO).
Διπλή επίστρωση υγρού σμάλτου στους 860°C
Αξεπέραστη απόδοση με χάλκινους επιλεκτικούς συλλέκτες
Το σύστημα SOLAR 3ΠΛΗΣ ΕΝΕΡΓΕΙΑΣ διαθέτει επιφάνεια συλλέκτη 2.3 τ.μ. και προσφέρει υψηλή απόδοση.
5ετής εγγύηση της SONNE AKTION
Λεπτομερής Περιγραφή Εξαρτημάτων
Βασικό υλικό κατασκευής
Το κυρίως σώμα του θερμοδοχείου αποτελείται από χαλυβδοέλασμα πάχους 2,5mm ενώ ο μανδύας από χαλυβδοέλασμα πάχους 1,5mm. Διπλή επίστρωση υγρού σμάλτου το οποίο ψήνεται σε θερμοκρασία άνω των 850 . Η επεξεργασία της επισμάλτωσης γίνεται στις δικές μας εγκαταστάσεις επιτυγχάνοντας την καλύτερη ποιότητα και τη μέγιστη διάρκεια ζωής. Ράβδος μαγνησίου για την προστασία του δοχείου από το γαλβανικό φαινόμενο της ηλεκτρόλυσης η οποία είναι βιδωμένη εσωτερικά από τη φλάντζα της αντίστασης. Οι παροχές του θερμοδοχείου είναι ορειχάλκινες σπειρώματος αρσενικού ½ ΄΄
Θερμική μόνωση
Διογκωμένη πολυουρεθάνη υψηλής πυκνότητας (44kgr/m3 ) πάχους 50mm και θερμική αγωγιμότητα 0,0120 W/mk. Εξασφαλίζει ζεστό νερό ακόμη και την επόμενη μέρα το πρωί.
Ηλεκτρικά μέρη
Φλάντζα μεταλλική Φ140, 8 οπών κουμπωτή χωρίς κολλήσεις και αντίσταση χάλκινη με μεταλλική φλάντζα 3,5kw. Θερμοστάτης 4 επαφών μονοπολικού ελέγχου και διπολικής προστασίας με εφεδρική ασφάλεια.
Περιεχόμενα συσκευασίας
Στην συσκευασία της βάσης στήριξης του ηλιακού συστήματος περιέχονται όλες οι βίδες που απαιτούνται για την συναρμολόγησή της και τα εξαρτήματα που απαιτούνται για τη σύνδεση των σωληνώσεων που ενώνουν το δοχείο με τον συλλέκτη.
Απορροφητής
Επιλεκτική επιφάνεια από φύλλο αλουμινίου πάχους 4mm με επίστρωση οξειδίων τιτανίου. Η επεξεργασία της επίστρωσης παράγεται εν κενό στην Γερμανία. Η επιφάνεια απορρόφησης της ηλιακής ακτινοβολίας βρίσκεται σε απόλυτη εφαρμογή με τον χάλκινο υδροσκελετό με συγκόλληση σε αυτόματες μηχανές LASER για άμεση μετάδοση της θερμότητας προς το θερμικό υγρό. Οι ιδιότητές του εξασφαλίζουν την μέγιστη θερμική απόδοση του συλλέκτη επιτυγχάνοντας συντελεστή απορροφητικότητας α>95% και συντελεστή εκπεμψιμότητας ε<5%.
Επικλινής στέγης
Μοναδικής μηχανολογικής σχεδίασης βάση στήριξης κεραμοσκεπής με εύκολη συναρμολόγηση και τοποθέτηση του ηλιακού συστήματος. Η επεξεργασία της γίνεται σε μηχάνημα LASER με αποτέλεσμα τις λείες ακμές που δεν τραυματίζουν. Η στήριξη του ηλιακού συστήματος έχει δοκιμαστεί ώστε να αντέχει στις πιο ακραίες καιρικές συνθήκες. Προσοχή στην τοποθέτηση για τον κατάλληλο προσανατολισμό αναλόγως χώρας. ( Ο κατάλληλος για Ελλάδα είναι ο νότιος). Επιπλέον πρέπει να λάβει υψόψιν του ο αγοραστής την κλίση του συστήματος η οποία ενδείκνυται από 40 % έως 30 % το λιγότερο. Για οδηγίες συναρμολόγησης δείτε το βίντεο:
Γενικά Διαγράμματα Διαστάσεων
| ΤΥΠΟΣ | A | B | ΟΛΙΚΟ | Γ | Δ | Ε | Ζ | Η1 | Η2 | Θ |
|---|---|---|---|---|---|---|---|---|---|---|
| 120 | 50 | 100 | 113 | 100 | 150 | 7,5 | 160 | 89 | 89 | 148 |
| 150 | 50 | 120 | 132 | 97 | 197 | 7,5 | 193 | 89 | 89 | 190 |
| 160 | 58 | 100 | 113 | 117 | 197 | 7,5 | 193 | 89 | 89 | 190 |
| 160 – Η | 58 | 100 | 113 | 197 | 117 | 7,5 | 158 | 89 | 89 | 110 |
| 160 – D | 58 | 100 | 113 | 208 | 157 | 7,5 | 168 | 89 | 180 | 148 |
| 200 | 58 | 120 | 132 | 208 | 157 | 7,5 | 168 | 89 | 180 | 148 |
| 200 – E | 58 | 120 | 132 | 117 | 197 | 7,5 | 193 | 89 | 89 | 190 |
| 300 | 58 | 170 | 183 | 200 | 197 | 7,5 | 193 | 89 | 180 | 190 |
| 300 – L | 58 | 170 | 183 | 240 | 197 | 7,5 | 193 | 89 | 180 | 190 |
